Как программировать светодиодные ленты RGB

светодиоды они предоставляют уникальные, уникальные варианты расположения освещения. Благодаря своим миниатюрным размерам их можно разместить практически где угодно, освещая каждый объект. Еще более интересные возможности появились, когда были разработаны светодиоды RGB, которые благодаря смешению основных цветов позволяют изменять цвет освещения в зависимости от настроения, погоды, ситуации, температуры и т. Д. Контроллер для таких светодиодов или полос в виде полосок имеет известного поставщика в предложении - Конрад компания.

• 7 эффектов, сохраненных в памяти, 2 программируемые последовательности пользователем с использованием бесплатного программного обеспечения и дополнительного кабеля.
• Возможность отображения 16,7 миллионов цветов.
• Опциональное управление кнопками или дистанционно с помощью инфракрасного пульта дистанционного управления (требуется покупка и подключение приемника к ИК-разъему).
• Степень защиты: IP 20.
• Относительная влажность: 60%, диапазон температур 0 ... + 65 ° С.
• Может использоваться для питания светодиодных RGB-комплектов напряжением 12 ... 24 В (общий анод) до 3 × 5 А.
• Связано с винтовыми клеммами.
• Напряжение питания (входное): 12 ... 24 В / DC.
• Потребляемый ток (без светодиодов, подключенных к выходам): 25 мА.
• Размеры (высота × длина × ширина): 37 мм × 57 мм × 54 мм.
• В комплект входят: руководство пользователя, диск с программным обеспечением.

RGB светодиодный драйвер имеет ряд возможностей, которые будут полезны для интересного расположения освещения, школьных выступлений и других применений, поскольку помимо обеспечения тока с постоянным значением, необходимым для питания светодиодов, существует также возможность программирования последовательности их включения, выключения, изменения цвета освещения и создания световых эффектов. , Если этого было недостаточно, вы можете запрограммировать свои собственные последовательности, адаптированные к применению устройства.

Контроллер требует использования адаптера переменного тока или батареи, которая подает напряжение в диапазоне 12 ... 24 В постоянного тока. Три выхода контроллера могут заряжаться токами до 5 А, обеспечивая светодиодные полосы с номинальным напряжением в диапазоне 12 ... 24 В. Контроллер сохранил 7 последовательностей, выбранных с помощью перемычек J1 ... J4, клавиатуры, подключенной к разъему KEYS, или дополнительного инфракрасного пульта дистанционного управления. (статья № 181819). Примечание: использование пульта дистанционного управления требует подключения соответствующего ИК-приемника к ИК-разъему. Если этого было недостаточно или он не соответствовал требованиям, пользователь может запрограммировать свои собственные последовательности, используя дополнительный USB-кабель, соединяющий контроллер с ПК (артикул 197339) и бесплатное программное обеспечение, поставляемое с источником питания / драйвером MS-35.

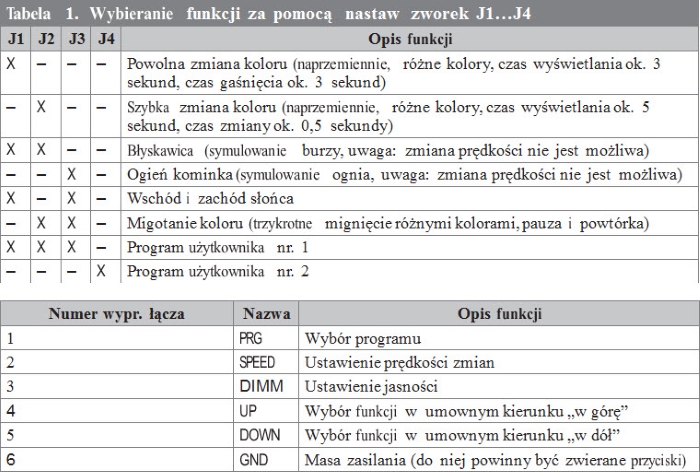

Сохраненные последовательности сохраняются в энергонезависимой памяти, а также воспроизводятся при отключении ПК. Чтобы выбрать последовательность воспроизведения при включении питания, снимите пластиковую крышку. Перемычки J1 ... J4 установлены на самом длинном крае пластины. Доступные настройки описаны в таблице 1. Скорость изменения может быть установлена ​​с помощью поворотного переключателя «S-POT». Доступны следующие настройки: 1 ×, 1/2 ×, 1/4 ×, 1/16 ×, 1/64 × и 1/128 × 1 минута.

Разъем KEYS позволяет подключить небольшую клавиатуру, состоящую из 5 кнопок. Их функции перечислены в таблице 2. Низкий уровень активен, поэтому нажатие кнопки должно вызвать замыкание данного провода с заземлением, также доступное на клемме 6 разъема KEYS.

Яцек Богуш, «Практика электроники», 3/2015
